Java字节码学习

Java的最大特性——一次编译，到处运行。Java的跨平台性非常强大，如此强大的跨平台性主要依赖了两部分：JVM（执行器）、字节码。

JVM：主要是翻译功能，将字节码翻译成对应平台的计算机指令。

字节码：Java源代码拓展名为.java经过编译后变成.class文件，该文件中包含的内容就是字节码。

现在大热的Kotlin也是通过最终编译成字节码实现了与Java的兼容性。

字节码由十六进制值组成，JVM以字节为单位进行读取。如上图所示，通过Java编译器(javac)编译后得到了.class文件，里面包含的就是字节码，可通过javap -verbose获得完整字节码文件。

获得字节码文件后，就需要交由JVM进行加载。

JVM类加载机制

JVM相关及其拓展(二) -- 虚拟机类加载机制

字节码结构分析

先编写一个简单的Java文件，用以分析字节码的基本结构，后续通过拓展方法来展现其他字节码结构。

public class BytecodeDemo {
    int a = 1;
    public static void main(String[] args){
        System.out.println("Hello World");
    }
}

通过javac编译该类，得到BytecodeDemo.class

使用例如010Editor或者VSCode(安装hexdump for VSCode插件)就可以查看.class文件原始代码。

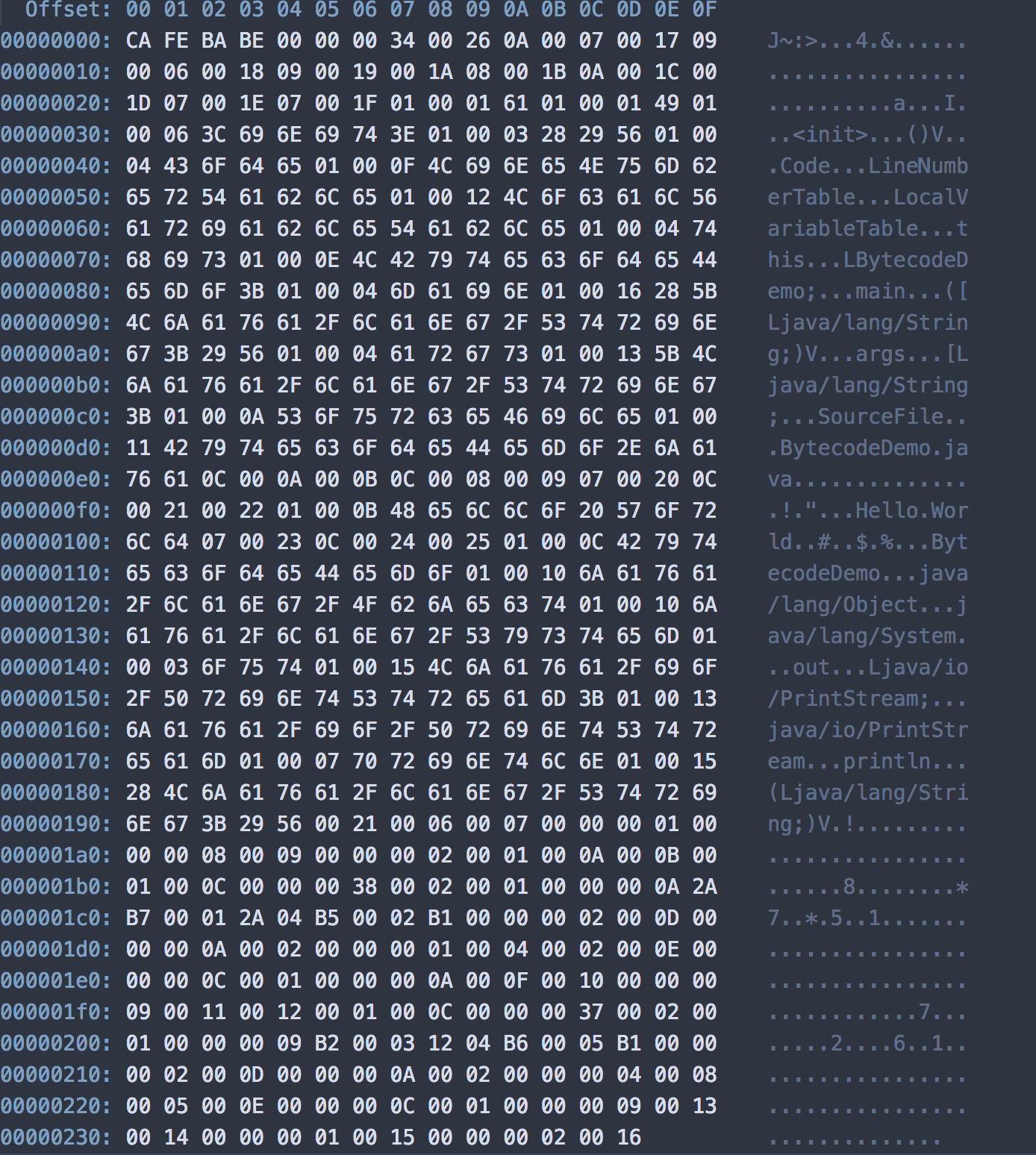

{% fullimage /images/BytecodeDemo字节码.png,字节码,字节码%}

图片中就是一堆十六进制数并按字节为单位进行分割。这些十六进制符号长串是遵守Java虚拟机规范的。

下列结构全部是有规范的，此处规范参考网址

魔数(magic)

占4个字节(u4)，且为固定值0xCAFEBABE。用于校验字节码文件是否符合虚拟机规范，符合继续执行。

版本号(version)

次版本号(minor_version)

占两个字节(u2)，表示生成字节码文件的次版本号。

上图中为0x0000

主版本号(major_version)

占两个字节(u2)，表示编译该字节码文件的Java版本，低版本的虚拟机是无法运行高版本的字节码文件，但高版本虚拟机是兼容低版本编译的字节码文件。

上图中为0x0034。对应实际的Java版本就为JDK 1.8

查询本机Java版本号为java version "1.8.0_181"符合上述描述。

*常量池(constant_pool)

常量池数(constant_pool_count)

占两个字节(u2)，表示常量池中常量的数目

上图中为0x0026，转换得到38。实际上常量数目为37。由于特殊的规定，第0位可以表示类或接口中未出现的引用。

*常量池数组(constant_pool[])

跟在常量池数(0x0026)后面的就是常量池数组

由constant_pool_count-1个cp_info结构组成，一个cp_info对应一个常量，规范规定了总共有14种类型。

//cp_info结构
cp_info{
   u1 tag;
   u1 info[];
}

共14种类型如下：

BytecodeDemo字节码解析出的常量池数据如下：

Constant pool:
   #1 = Methodref          #12.#41        // java/lang/Object."<init>":()V
   #2 = Fieldref           #11.#42        // BytecodeDemo.a:I
   #3 = Fieldref           #43.#42        // LruCache.a:I
   #4 = Fieldref           #11.#44        // BytecodeDemo.b:I
   #5 = Fieldref           #11.#45        // BytecodeDemo.c:I
   #6 = Fieldref           #46.#47        // java/lang/System.out:Ljava/io/PrintStream;
   #7 = String             #48            // Hello World
   #8 = Methodref          #49.#50        // java/io/PrintStream.println:(Ljava/lang/String;)V
   #9 = Methodref          #11.#51        // BytecodeDemo.getResult:(II)I
  #10 = Methodref          #12.#52        // java/lang/Object.clone:()Ljava/lang/Object;
  #11 = Class              #53            // BytecodeDemo
  #12 = Class              #54            // java/lang/Object
  #13 = Class              #55            // java/lang/Cloneable
  #14 = Class              #56            // java/io/Serializable
  #15 = Utf8               a
  #16 = Utf8               I
  #17 = Utf8               b
  #18 = Utf8               c
  #19 = Utf8               <init>
  #20 = Utf8               ()V
  #21 = Utf8               Code
  #22 = Utf8               LineNumberTable
  #23 = Utf8               LocalVariableTable
  #24 = Utf8               this
  #25 = Utf8               LBytecodeDemo;
  #26 = Utf8               main
  #27 = Utf8               ([Ljava/lang/String;)V
  #28 = Utf8               args
  #29 = Utf8               [Ljava/lang/String;
  #30 = Utf8               getResult
  #31 = Utf8               (II)I
  #32 = Utf8               x
  #33 = Utf8               y
  #34 = Utf8               test
  #35 = Utf8               clone
  #36 = Utf8               ()Ljava/lang/Object;
  #37 = Utf8               Exceptions
  #38 = Class              #57            // java/lang/CloneNotSupportedException
  #39 = Utf8               SourceFile
  #40 = Utf8               BytecodeDemo.java
  #41 = NameAndType        #19:#20        // "<init>":()V
  #42 = NameAndType        #15:#16        // a:I
  #43 = Class              #58            // LruCache
  #44 = NameAndType        #17:#16        // b:I
  #45 = NameAndType        #18:#16        // c:I
  #46 = Class              #59            // java/lang/System
  #47 = NameAndType        #60:#61        // out:Ljava/io/PrintStream;
  #48 = Utf8               Hello World
  #49 = Class              #62            // java/io/PrintStream
  #50 = NameAndType        #63:#64        // println:(Ljava/lang/String;)V
  #51 = NameAndType        #30:#31        // getResult:(II)I
  #52 = NameAndType        #35:#36        // clone:()Ljava/lang/Object;
  #53 = Utf8               BytecodeDemo
  #54 = Utf8               java/lang/Object
  #55 = Utf8               java/lang/Cloneable
  #56 = Utf8               java/io/Serializable
  #57 = Utf8               java/lang/CloneNotSupportedException
  #58 = Utf8               LruCache
  #59 = Utf8               java/lang/System
  #60 = Utf8               out
  #61 = Utf8               Ljava/io/PrintStream;
  #62 = Utf8               java/io/PrintStream
  #63 = Utf8               println
  #64 = Utf8               (Ljava/lang/String;)V

方法符号引用(CONSTANT_Methodref_info)

可用于表示方法信息包含调用类、名称，入参及返回值类型

由三部分组成：

tag(偏移地址): 占1字节 0x0A

index(类或接口描述符索引) : 占2字节例00 07

index(名称和类型描述符索引)：占2字节例00 17

字节码文件解析出的整段格式为 0A 00 07 00 17

对应常量池就为 #7，#23 最终执行的是BytecodeDemo初始化方法

类或接口符号引用(CONSTANT_Class_info)

可用于表示类的全限定名

由两部分组成：

tag(偏移地址): 占1字节 0x07

index(全限定名常量项索引) : 占2字节例00 1E

字节码文件解析出的整段格式为 07 00 1E

对应常量池就为 #31 指向java/lang/Object

名称和类型描述符索引(CONSTANT_NameAndType_info)

可用于表示方法的名称、入参及返回值类型

由三部分组成：

tag(偏移地址): 占1字节 0x0C

index(字段或方法名称常量项索引–常量信息描述符索引) : 占2字节例00 0A

index(字段或方法描述符索引–常量信息描述符索引)：占2字节例00 0B

字节码文件解析出的整段格式为 0C 00 0A 00 0B

对应常量池为 #10 #11 表示 <init> V

常量信息描述符索引(CONSTANT_Utf8_info)

可用于表示：文本字符串、类或接口全限定名、字段名称和描述符，方法名称及描述符等常量信息。

由三部分组成：

tag(偏移地址): 占1字节 0x01

length(字符串长度)：占2字节

bytes(字符串内容)：占length字节

字节码文件解析出的整段格式为 01 00 0B 48 65 6C 6C 6F 20 57 6F 72 6C 64

字符串长度为11位，对应内容为Hello World

参数信息描述符索引(CONSTANT_Fieldref_info)

可用于表示类中的全局变量以及引用其他类中的参数信息

由三部分组成：

tag(偏移地址): 占1字节 0x09

index(类或接口描述符索引)：占2字节例00 06

index(名称和类型描述符索引)：占2字节例00 18

字节码文件解析出的整段格式为09 00 06 00 18

对应内容为：ByteDemo.a(I)

类访问标志(access_flags)

占2字节，紧随常量池结构。可用于表示类或者接口层次的访问信息——Class是类还是接口，是否定义为public，是否为abstract类型。

具体的标志位以及标志描述如下：

类修饰标志	标志值	描述
ACC_PUBLIC	0x0001	public类型
ACC_PRIVATE	0x0002	private类型
ACC_PROTECTED	0x0004	protected类型
ACC_STATIC	0x0008	static类型
ACC_FINAL	0x0010	final类型，表示类不允许被继承
ACC_SUPER	0x0020	是否允许使用`invokespecail`字节码指令
ACC_INTERFACE	0x0200	表示该class为一个接口
ACC_ABSTRACT	0x0400	表示抽象类
ACC_SYNTHETIC	0x1000	这个类不是由用户代码生成
ACC_ANNOTATION	0x2000	表示为注解类型
ACC_ENUM	0x4000	表示为枚举类型

实际的访问标志多是由上述几个标志进行或运算组合而成。

字节码文件紧随常量池数组后的为 0x0021，在上表中无法找出对应的标志，结果是由ACC_PUBLIC，ACC_SUPER组合得到。

当前对应的是类所设置的访问标志，后面会讲到参数(field_info) 、方法(method_info)中的访问标志，与类中会有些许不同。

当前类索引(this_class)

占2个字节，指向类的全限定名

字节码文件解析出00 06，指向了#6 BytecodeDemo

父类索引(super_class)

占2个字节，指向父类的全限定名

字节码文件解析出00 07，指向了#7 java/lang/Object

接口索引(interfaces)

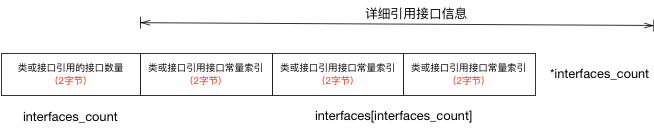

{% fullimage /images/字节码-接口索引结构.png,字节码-接口索引结构,字节码-接口索引结构%}

可用于表示类或接口引用到的接口信息

由两部分组成：

interfaces_count(接口引用数量)：占2字节例00 02

interfaces[interfaces_count] (接口名称常量索引)：占2*interfaces_count字节例00 0D 00 0E

1
2
3

....
#13 = Class              #55            // java/lang/Cloneable
#14 = Class              #56            // java/io/Serializable

字节码文件解析出00 02 00 0D 00 0E

对应内容为类实现了Cloneable、Serializable两个接口

字段表集合(fields)

可用于表示类或接口声明的变量，包含类级别的变量以及实例变量，但是不包含方法内部声明的局部变量

由两部分组成：

fields_count(字段个数)：占2字节例00 03

fields[fields_count] (字段信息)：占n字节，由fields_count个field_info组成

field_info{
  u2          		access_flags;
  u2          		name_index;
  u2          		descriptor_index;
  u2          		attributes_count;
  attribute_info	attributes[attributes_count];
}

字段访问标志(access_flags)

与上面的类访问标志相比基本是一致的，除了以下几项是字段所特有的

字段访问标志	标志值	描述
ACC_VOLATILE	0x0040	表示volatile，可实现`可见性、有序性` 不能完全实现`原子性`
ACC_TRANSIENT	0x0080	不参与序列化过程
ACC_ENUM	0x4000	表示该字段为枚举的一个值

字节码文件解析出数据为00 00,为默认标志

字段名称索引(name_index)

占2字节，指向常量池中CONSTANT_Utf8_info中的有效索引，表示字段名称

字节码文件解析出数据为00 0F，为a

字段描述符索引(descriptor_index)

占2字节，指向常量池中CONSTANT_Utf8_info中的有效索引，表示字段属性

字节码文件解析出数据为00 10，为I

字段额外属性个数(attributes_count)

占2字节，表示字段额外属性个数

字节码文件解析出数据为00 00，为0

字段额外属性列表(attributes[attributes_count])

占n字节，描述字段的额外属性

字节码文件未解析出该字段

field_info支持的额外属性格式如下：

常量值(ConstantValue)

由static、final关键字定义的常量值，在class文件中才有这个属性。

在类加载过程的准备阶段时，会直接由设置的值进行初始化，而不使用默认值，仅限基本数值类型和String。

ConstantValue_attribute{
 u2 attribute_name_index;//固定 ConstanValue
 u4 attribute_length;
 u2 constantvalue_index;
}

属性名称索引(attribute_name_index)

占2字节，指向常量池中CONSTANT_Utf8_info中的有效索引，表示属性名称

解析为00 14，指向#20 表示ConstantValue

属性长度(attribute_length)

占4字节，值必定为00 00 00 02，表示2

常量值索引(constantvalue_index)

占2字节，指向常量池中中的有效索引，表示常量值数值

解析为00 15，指向#21，表示了Integer 3，即常量值为3

字段类型	常量池中类型
long	CONSTANT_Long
float	CONSTANT_Float
double	CONSTANT_Double
int,short,char,byte,boolean	CONSTANT_Integer
String	CONSTANT_String

列举出字节码文件中的一部分字段表信息

1
2
3

00 18 | 00 13 | 00 10 | 00 01 | 00 14 00 00 00 02 00 15
表示为
static final int d = 3

方法表集合(methods)

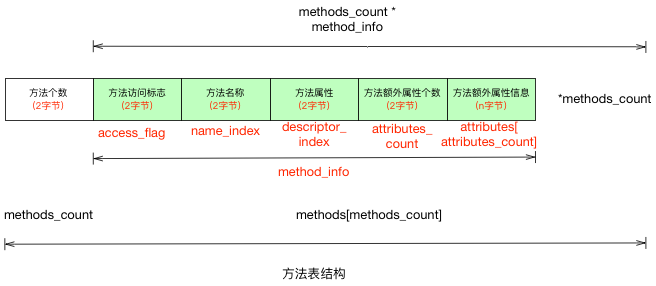

{% fullimage /images/字节码-方法表结构.png,字节码-方法表结构,字节码-方法表结构%}

可用于表示类或接口中的方法

由两部分组成：

methods_count(方法个数)：占2字节，例如00 05

methods[methods_count] (方法信息)：占n字节，由methods_count个method_info组成

method_info{
  u2          		access_flags;
  u2          		name_index;
  u2          		descriptor_index;
  u2          		attributes_count;
  attribute_info	attributes[attributes_count];
}

方法访问标志(access_flags)

相比于类访问标志，多了几项方法访问标志

字段访问标志	标志值	描述
ACC_SYNCHRONIZED	0x0020	方法为`synchronized`类型的，将方法包入到`monitor`中
ACC_BRIDGE	0x0040	为桥接方法，是编译后自动生成的方法在使用泛型时，编译器自动生成桥接方法用于校验泛型转换实际类型
ACC_VARARGS	0x0080	声明了可变数量的参数
ACC_NATIVE	0x0100	声明Native方法，不是由Java语言实现的

字节码文件解析出数据为00 01,表示public

方法名称索引(name_index)

占2字节，指向常量池中CONSTANT_Utf8_info中的有效索引，表示方法名称

字节码文件解析出数据为00 13,指向#19 ,表示<init>——初始化方法

方法描述符索引(descriptor_index)

占2字节，指向常量池中CONSTANT_Utf8_info中的有效索引，表示方法属性

字节码文件解析出数据为00 14，指向#20,表示()V——没有入参，返回参数类型为void

方法额外属性个数(attributes_count)

占2字节，表示方法额外属性个数

字节码文件解析出数据为00 01，有1个额外属性

方法额外属性列表(attributes[attributes_count])

占n字节，描述方法的额外属性信息

字节码文件解析出的数据为00 15，指向Code

*Code

描述method_info相关信息，method_info必有一个该属性，除了native和abstract修饰的方法。

Code_attribute组成了Code。

Code_attribute{
 u2 attribute_name_index;//常量池索引，表示额外属性名称，此处为`Code`
 u4 attribute_length;
 u2 max_stack;//???
 u2 max_locals;//
 u4 code_length;//JVM操作指令个数 0<code_length<65535
 u1 code[code_length];//操作指令信息
 u2 exception_table_length;//异常集合长度
  {
    u2 start_pc;
    u2 end_pc;
    u2 handler_pc;
    u2 vatch_type;
  } exception_table[exception_table_length];
  u2 attributes_count;//Code内部属性个数
  attribute_info attributes[attribute_count];
}

属性长度(attribute_length)

属性值长度，需要排除attribute_name_index以及attribute_length6个字节长度，其他的累加起来就得到结果。

最大栈深度(max_stack)

最大操作数栈，

*局部变量最大空间数(max_locals)

描述当前方法的局部变量表。单位为slot,long,double占两个slot，其他类型都占一个slot

操作指令集(code[])

表示当前方法编译后的字节码操作指令集合

主要内容参照 Java字节码学习-操作指令

异常表集合(exception_table[])

表示当前方法需要声明抛出的异常类型

exception_info{
u2 start_pc; //异常判断包裹的起始位置(字节码行号) 指向try{
u2 end_pc; //异常判断包裹的结束位置(字节码行号) 指向}catch 不包含该位置

u2 handler_pc;//异常捕获时处理的位置(字节码行号)
u2 catch_type;//捕获的异常类型若不为0 则表示为常量池中对应的索引位置；为0则表示是任意 Throwable
}

一个方法可以抛出的异常类型遵循三点：

抛出的异常是RuntimeException类型或其子类
抛出的异常是Error类型或其子类
抛出的异常是Exception类型或其子类

Code中额外属性(attributes[attributes_size])

Code区块中的额外属性：主要有以下三种

行号表(LineNumberTable)

将Code区的字节码操作指令与源代码行号对应，可以在Debug时定位对应源代码。
本地变量表(LocalVariableTable)

包含This和局部变量，之所以每一个方法内部都可以调用this，是因为JVM将this作为方法的第一个参数隐式传入。若为static方法就没有该特性
栈表(StackMapTable)

提高JVM在类型检查的验证过程的效率

属性表集合(attributes)

存放了在该文件中类或接口定义属性的基本信息

attribute_info {

u2 attribute_name_index; //属性名称

u4 attribute_length; //属性值的字节长度

u1 info[attribute_length]; //属性的详细信息

}

常用额外属性如下，按照可使用场景区分

属性	含义	使用位置
SourceFile	记录和当前字节码对应的源代码文件	ClassFile
InnerClasses	记录当前类的所有内部类，包括在方法中定义的内部类	ClassFile
EnclosingMethod	当且仅当一个类是匿名类或者本地类，该类才会包含该属性	ClassFile
ConstantValue	每个常量字段(final，静态或实例常量)会包含该属性	field_info
Code	包含一个方法的栈、局部变量，字节码以及与代码相关属性不会在`abstract`,`native`方法中出现	method_info
Exceptions	记录方法需要检查的异常类型	method_info
Depreated	表示一种弃用状态	ClassFile method_info field_info
LineNumberTable	获取字节码指令所对应的源码行号	Code
LocalVariableTable	获取方法运行时的局部变量	Code
StackMapTable	记录类型检查时需要用到的信息，如字节码的偏移量、局部变量的验证类型等	Code

字节码操作指令

Java字节码学习-操作指令

字节码应用

Java字节码学习-应用场景

附录

描述符(Descriptor)

定义了字段或方法的类型。

A descriptor is a string representing the type of a field or method. Descriptors are represented in the class file format using modified UTF-8 strings
