Android中的Hook-InlineHook

InlineHook

Inline Hook

本文定位：面向 Android 开发者的 Inline Hook 原理入门，重点是理解“为什么要用、怎么工作、如何验证生效”。

在 {% post_link Android中的Hook-PLTHook %} 里，PLT Hook 的切入点是“导入方模块的 GOT 表项”。
这意味着它拦截的是调用路径，不是函数本体。

与 PLT Hook 的边界差异

PLT Hook 生效的前提是：目标调用必须经过动态链接导入表（PLT/GOT）。因此：

能拦截：跨 so 的外部符号调用。
常拦不到：同一 so 内部直接调用、static 函数、被内联后不存在的调用点。
可能失效：-Bsymbolic、LTO、符号裁剪、符号版本不匹配等场景。

Inline Hook 的切入点是“目标函数入口指令”。
只要执行流进入该函数入口，就会先跳转到 Hook 函数，因此覆盖范围通常更大。

典型适用场景（为什么必须用 Inline）

目标函数是 so 内部实现，不经过导入表，PLT Hook 没有命中点。
需要拦截库内高频逻辑（编解码、渲染、加解密等）做行为观测。
需要在不改业务源码的前提下注入逻辑、定位问题或灰度防护。
需要保留原函数能力，在 Hook 函数中按条件回调原逻辑。

一句话：PLT Hook 改“调用入口”，Inline Hook 改“函数入口”。

Inline Hook 核心原理

从 Android 开发者角度，Inline Hook 可以抽象成三个动作：改写入口、搭建跳板、回跳原流程。主要理解这条主链路

1. 函数入口改写（Patch Prologue）

在目标函数起始地址覆盖若干条机器指令，写入“跳转到 Hook 函数”的指令序列。
改写后，任何进入该函数入口的执行流都会先进入 Hook 函数。

关键点：

覆盖长度必须满足最小跳转需求，并按指令边界覆盖（AArch64 固定 4 字节）。
不能覆盖半条指令，否则通常直接崩溃。

2. 跳板函数（Trampoline）

被覆盖的原始指令不能丢弃，否则“调用原函数”会断链。
通常会申请一段可执行内存作为 trampoline，写入：

被覆盖的原始指令（必要时重定位修复）；
一条回跳指令，跳回 target + patched_len 继续执行。

这样 Hook 函数就可以通过 trampoline 调用原函数剩余逻辑。

3. 指令重定位（概念了解）

Inline Hook 最难的不是“写跳转”，而是“搬指令”。
如果被搬走的指令包含 PC 相对寻址（如 ADR/ADRP/LDR literal/B/BL），直接复制到 trampoline 会因为地址变化而语义错误。

入门阶段先记住结论：实现里通常要做“指令重定位”，把这类指令在 trampoline 中改写成等价逻辑，保证地址语义不变。

4. 内存权限与缓存一致性

代码段通常是只读可执行（RX），写入前后要处理权限和缓存：

页对齐后用 mprotect 临时把代码页改为可写（通常会保持可执行权限）；
写入补丁指令；
刷新 I-Cache（如 __builtin___clear_cache），确保 CPU 能执行到新指令；
恢复为只读可执行（通常 RX）。

否则会出现“写入成功但仍执行旧指令”或权限异常。

5. 调用链闭环

一个完整调用链通常是：

caller -> target(入口已改写) -> hook -> (可选) trampoline -> target+N -> return

如果继续做工程化，通常还会补这些能力：

防递归（TLS guard），避免 Hook 内再次命中自己；
线程安全（安装/卸载加锁）；
可回滚（保存原始字节，支持 unhook）。

ARCH_ARM64（arm64-v8a / AArch64）最小知识集

在 Android 上，ARCH_ARM64 对应 ABI arm64-v8a，执行状态是 AArch64。
Inline Hook 在该架构下的实现与 ARMv7(A32/Thumb) 有明显差异，必须分开理解。

这一节只保留和 Android 开发面试/排障最相关的概念。

1. AArch64 基础模型

执行状态与 ABI

arm64-v8a 是 Android NDK 的 64 位 ABI，对应 CPU 运行在 AArch64 状态，执行 A64 指令。
armeabi-v7a 是 32 位 ABI（A32/Thumb），Inline Hook 的很多细节不可直接复用。
工程里常用 __aarch64__ / __arm__ 做编译分支（有些实现会抽象成 ARCH_ARM64 宏）：

#if defined(__aarch64__)
// ARM64 inline hook path
#elif defined(__arm__)
// ARM32/Thumb inline hook path
#endif

寄存器与调用约定（AAPCS64）

通用寄存器：X0 ~ X30（W0 ~ W30 是低 32 位视图）。
X0 ~ X7：参数与返回值（返回通常在 X0）。
X30：链接寄存器（LR，保存返回地址），SP 需要 16 字节对齐。

对 Hook 的意义：保存/恢复现场、构造 trampoline、回调原函数都依赖这些约定。

2. 指令集差异（A64 vs A32/Thumb）

维度	ARM64 (A64)	ARMv7 (A32/Thumb)	对 Inline Hook 的影响
指令长度	固定 4 字节	Thumb 2/4 字节混合	ARM64 更容易按指令边界覆盖入口
状态位	无 Thumb	需要区分 ARM/Thumb（函数地址 bit0 常携带状态）	ARM64 不需要处理 Thumb bit
PC 相对指令	`ADR/ADRP/LDR literal/B/BL` 很常见	编码与语义不同	trampoline 的重定位逻辑不能复用 ARM32

3. ARM64 中与 Hook 最相关的指令

Inline Hook 里常见且需要优先记住的就是下面三类：

B / BL：分支/调用指令，PC 相对跳转，范围约 ±128MB
ADR / ADRP：生成地址（常用于取全局/常量地址），属于 PC 相对寻址
LDR (literal)：从常量池取值/地址，属于 PC 相对寻址

其它如 B.cond / CBZ / TBZ 等本质也是“短距 PC-relative 分支”，搬运到 trampoline 时同样需要重定位处理。

这些指令一旦被“搬到 trampoline”，若不重算偏移，通常会直接跑偏。

4. 指令差异对 Inline Hook 的直接影响

入口改写（Patch Prologue）

ARM64 固定 4 字节指令，让入口覆盖更可控，但仍要满足：

patch_len 必须是 4 的倍数；
必须覆盖完整跳转模板；
不能覆盖半条指令。

近跳与远跳策略

目标地址在 ±128MB 内，可用单条 B（4B）近跳；
超出范围通常使用“寄存器间接跳转”模板（常见 16B 或 20B）。

示意（远跳）：

1
2
3

LDR X17, [PC, #8]
BR  X17
.quad hook_addr

Trampoline 不是“简单复制”

被覆盖指令若包含 ADR/ADRP/LDR literal/B/BL/...，直接复制会失效。
正确做法是：按指令类型重定位，保证在新地址执行时仍指向原目标。

32 位时代常见坑在 ARM64 的变化

ARM32/Thumb 常见“bit0 表示 Thumb 状态”，ARM64 不存在该问题；
但 ARM64 对 PC-relative 指令使用更频繁，重定位工作量反而更集中在“偏移修复”。

5. 进阶注意点（可选展开）

以下内容偏工程化，入门阶段可以先略过：

Hook 框架通常会处理更多边界（并发安装、递归保护、cache flush、回滚）；
自研实现建议先收敛 arm64 + 最小指令集子集，再扩展到复杂指令重定位。

InlineHook基础流程（原理向）

基础可运行的 Inline Hook，可以压缩为 5 步：

准备输入：拿到 target_addr、hook_addr，并确定入口覆盖长度 hook_len。
构建 trampoline：备份目标入口指令，复制到 trampoline，末尾追加跳回 target + hook_len。
刷新 trampoline 缓存：对 trampoline 写入区执行指令缓存刷新。
改写目标入口：临时放开页写权限，写入跳到 hook 的指令，并刷新目标入口缓存。
恢复与收尾：恢复页权限并返回结果；失败时回滚原始字节并释放 trampoline。

InlineHook开发实践（Demo 验证）

Demo 结构（按模块理解）

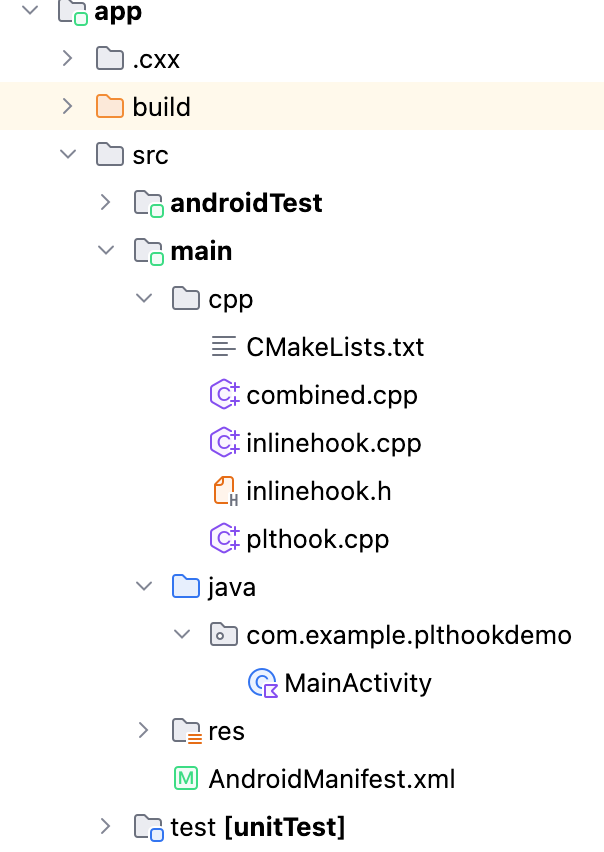

Demo结构

App

加载目标 so 与 hook so，并触发待 Hook 函数调用。

cmake_minimum_required(VERSION 3.10)
project("plthook_combined")

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

if (${ANDROID_ABI} STREQUAL "arm64-v8a")
    add_definitions(-DARCH_ARM64)
elseif (${ANDROID_ABI} STREQUAL "armeabi-v7a")
    add_definitions(-DARCH_ARM32)
endif ()

# 生成 libcombined.so
add_library(combined SHARED combined.cpp)

# hook 库
add_library(plthook SHARED plthook.cpp)

# inlinehook 库
add_library(inlinehook SHARED inlinehook.cpp)

# 链接库
target_link_libraries(combined
        android
        log
        inlinehook)

target_link_libraries(plthook
        android
        log
        dl)

target_link_libraries(inlinehook
        android
        log
        dl)

目标SO

提供待 Hook 的 native 函数（建议 noinline，避免被编译器优化掉调用点）。

#include <jni.h>
#include <android/log.h>

#include <jni.h>
#include <android/log.h>
#include "inlinehook.h"

#define LOGI(...) __android_log_print(ANDROID_LOG_INFO, "Inline_COMBINED", __VA_ARGS__)
#define LOGE(...) __android_log_print(ANDROID_LOG_ERROR, "PLT_COMBINED", __VA_ARGS__)

// ----------------------------
// target_function（待 hook）
// ----------------------------
extern "C" __attribute__((noinline)) int target_function(int x) {
    LOGI("target_function called with %d", x);
    return x + 1;
}

// 保存原函数指针
static int (*orig_target_function)(int) = nullptr;

// ✅ 保存 hook 上下文，用于 unhook
static hook_context_t* g_hook_ctx = nullptr;

// Hook 函数
extern "C" __attribute__((noinline)) int hook_target_function(int x) {
    LOGI("hook_target_function called with %d (intercepted!)", x);
    // 调用原函数，修改参数或返回值
//  int result = orig_target_function(x);
    int result = x;
    LOGI("hook_target_function: original returned %d, we return %d", result, result * 100);
    return x * 100;  // 修改返回值
}

// ----------------------------
// callTarget 调用 target_function
// ----------------------------
extern "C" JNIEXPORT jint JNICALL
Java_com_example_plthookdemo_MainActivity_callTarget(JNIEnv* env, jobject thiz, jint v) {
    LOGI("callTarget: before calling target_function");
    int r = target_function((int)v);  // 通过 PLT 调用
    LOGI("callTarget: after calling target_function, result=%d", r);
    return r;
}

extern "C" JNIEXPORT jint JNICALL
Java_com_example_plthookdemo_MainActivity_installHook(JNIEnv* env, jobject thiz) {
    LOGI("Installing inline hook...");
    g_hook_ctx = inline_hook((void*)target_function, (void*)hook_target_function, (void**)&orig_target_function);
    if(g_hook_ctx == nullptr){
        LOGI("inline_hook failed");
        return -1;
    }
    LOGI("inline_hook orig_target_function=%p", orig_target_function);
    return 0;
}

extern "C" JNIEXPORT jint JNICALL
Java_com_example_plthookdemo_MainActivity_uninstallHook(JNIEnv *env, jobject thiz) {
    LOGI("Installing inline hook...");
    if (g_hook_ctx == nullptr) {
        LOGI("inline_unhook failed, g_hook_ctx is nullptr");
        return -1;
    }
    int ret = inline_unhook(g_hook_ctx);
    if (ret == 0) {
        g_hook_ctx = nullptr;
        orig_target_function = nullptr;
        LOGI("inline_unhook success");
    } else {
        LOGI("inline_unhook failed, ret=%d", ret);
    }
    return ret;
}

主要是提供注册/卸载 hook的方法

Hook SO

安装 Inline Hook，保存原函数地址，并在 Hook 函数里按需回调原函数。

//
// Created by 王晓勇 on 2025-10-14.
//

#include "inlinehook.h"

/**
 *  修改内存页保护属性
 */
static int change_page_protection(void *addr, size_t len, int prot) {
    size_t page_size = sysconf(_SC_PAGESIZE);
    // 计算页对齐地址
    void *page_addr = (void *)((uintptr_t)addr & ~(page_size - 1));
    size_t page_len = (((uintptr_t)addr + len - (uintptr_t)page_addr +
                        page_size - 1) / page_size) * page_size;

    // 修改保护属性
    return mprotect(page_addr, page_len, prot);
}

/**
* 刷新指令缓存
*/
static void cache_flush(void *addr, size_t len) {
#ifdef ARCH_ARM32
    __builtin___clear_cache((char *)addr, (char *)addr + len);
#elif defined(ARCH_ARM64)
    __builtin___clear_cache((char *)addr, (char *)addr + len);
#endif
}

/**
* 判断指令集模式
 *ARM64 只有一种指令集模式
 * A64指令集
 * ARM64 (AArch64) = A64 指令集（64位）
- 所有指令固定 32 位（4 字节）
- 没有 Thumb 模式
- 不需要模式切换
 *
// ARM 有两种主要指令集模式:

// 1. ARM 模式 (32位指令) - a32
// - 所有指令固定32位长度
// - 性能高但代码体积大

// 2. Thumb 模式 (16位指令) - t16 / t32
// - 指令16位或32位混合
// - Thumb-1只支持16位指令
// - Thumb-2扩展支持32位指令
// - 代码密度高
*/
static int is_thumb_mode(void *addr) {
    return ((uintptr_t)addr & 1) != 0;
}

#ifdef ARCH_ARM32
/**
 * ARM指令集跳转指令
 * @param dest
 * @param target
 */
static void build_arm_jump(void *dest, void *target) {
  uint32_t *code = (uint32_t *)dest;
  // 构造跳转指令序列:
  // LDR PC, [PC, #-4]   ; 加载地址到PC
  // .word target        ; 目标地址
  code[0] = 0xe51ff004; // ldr pc, [pc, #-4]
  code[1] = (uint32_t)(target);
}

/**
 * thumb指令集
 */
static void build_thumb_jump(void *dest, void *target) {
  uint16_t *code = (uint16_t *)dest;

  // ✅ 适用于任意对齐的地址
  // PUSH {R0}              ; 保存 R0
  // LDR R0, [PC, #4]       ; 加载目标
  // STR R0, [SP, #4]       ; 替换栈上的返回地址
  // POP {R0, PC}           ; 恢复 R0 并跳转

  code[0] = 0xB401;      // PUSH {R0}
  code[1] = 0x4801;      // LDR R0, [PC, #4]
  code[2] = 0x9001;      // STR R0, [SP, #4]
  code[3] = 0xBD01;      // POP {R0, PC}
  *((uint32_t *)&code[4]) = (uint32_t)target;
}

/**
 * thumb2指令集
 */
static void build_thumb2_jump(void *dest, void *target) {
  uint16_t *code = (uint16_t *)dest;
  // 构造跳转指令序列:
  // LDR.W PC, [PC]      ; Thumb-2指令
  // NOP                 ; 对齐
  // .word target        ; 目标地址

  code[0] = 0xF8DF;      // LDR.W PC, [PC]
  code[1] = 0xF000;      // 偏移为0
  code[2] = 0xBF00;      // NOP
  code[3] = 0xBF00;      // NOP
  *((uint32_t *)&code[4]) = (uint32_t)target;
}

#endif

#ifdef ARCH_ARM64
/**
 * 构建Arm64跳转指令
 * A64指令集
 */
static void build_arm64_jump(void *dest, void *target) {
  uint32_t *code = (uint32_t *)dest;

  // 构造跳转指令序列:
  // LDR X16, #8         ; 加载目标地址到X16
  // BR X16              ; 跳转到X16
  // .quad target        ; 64位目标地址

  code[0] = 0x58000050;  // LDR X16, #8
  code[1] = 0xD61F0200;  // BR X16
  *((uint64_t *)&code[2]) = (uint64_t)target;
}

static int arm64_hook_install(hook_context_t *ctx) {
  void *target = ctx->target_addr;
  void *hook = ctx->hook_addr;
  // 固定16字节
  ctx->hook_len = 16;

  //从 target读取数据，复制 hook_len长度 到 original_code 中，实际就是备份 target
  memcpy(ctx->original_code, target, ctx->hook_len);

  //分配 跳板内存
  ctx->trampoline_addr = mmap(NULL, 4096, PROT_READ | PROT_WRITE | PROT_EXEC, MAP_PRIVATE | MAP_ANONYMOUS, -1, 0);
  if (ctx->trampoline_addr == MAP_FAILED) {
	return -1;
  }

  // 从 original_code 实际就是target读取数据到 trampoline_addr 中
  memcpy(ctx->trampoline_addr, ctx->original_code, ctx->hook_len);

  // 跳回原函数
  void *return_addr = (void *)((uintptr_t)target + ctx->hook_len);
  build_arm64_jump((char *)ctx->trampoline_addr + ctx->hook_len, return_addr);

  //Arm64缓存行大小通常为 64字节，可以保证覆盖完整
  cache_flush(ctx->trampoline_addr, 64);

  // 修改目标函数
  // 修改内存页保护属性 - 可写
  change_page_protection(target, ctx->hook_len, PROT_READ | PROT_WRITE | PROT_EXEC);
  build_arm64_jump(target, hook);
  // 刷新缓存
  cache_flush(target, 64);
  // 恢复内存页保护属性 - 只读
  change_page_protection(target, ctx->hook_len, PROT_READ | PROT_EXEC);

  return 0;
}
#endif

hook_context_t *inline_hook(void *target, void *hook, void **original) {
    hook_context_t *ctx = (hook_context_t *)malloc(sizeof(hook_context_t));
    if (!ctx) {
        return nullptr;
    }
    ctx->target_addr = target;
    ctx->hook_addr = hook;

#ifdef ARCH_ARM64
    if (arm64_hook_install(ctx) != 0) {
	free(ctx);
	return nullptr;
  }
#endif

    if (original) {
        *original = ctx->trampoline_addr;
    }
    return ctx;
}

int inline_unhook(hook_context_t *ctx) {
    if (!ctx) {
        return -1;
    }
    void *target = ctx->target_addr;

    change_page_protection(target, ctx->hook_len, PROT_READ | PROT_WRITE | PROT_EXEC);
    memcpy(target, ctx->original_code, ctx->hook_len);
    cache_flush(target, 64);
    change_page_protection(target, ctx->hook_len, PROT_READ | PROT_EXEC);

    if (ctx->trampoline_addr) {
        munmap(ctx->trampoline_addr, 4096);
    }
    free(ctx);
    return 0;
}

为了更容易看懂这份 Hook SO 代码，可以按“安装/卸载链路”拆成 5 个小节：

1) 前置能力：改页权限 + 刷缓存

change_page_protection：对目标地址做页对齐后调用 mprotect，解决代码段默认不可写的问题。
cache_flush：写入新指令后刷新 I-Cache，避免 CPU 继续执行旧指令。

这两个函数是 Inline Hook 的基础设施，后面的 trampoline 写入和入口改写都会依赖它们。

2) 跳转模板：`build_arm64_jump`

ARM64 分支里用的是“间接跳转”模板：

LDR X16, #8
BR X16
紧跟 8 字节目标地址（.quad target）

这样可以稳定跳到任意 64 位地址，不受近跳范围限制。

3) 安装核心：`arm64_hook_install`

这个函数基本对应 Inline Hook 的主流程：

固定 hook_len = 16（覆盖 4 条 A64 指令）。
备份目标函数入口到 original_code。
mmap 一页 RXW 内存作为 trampoline。
把备份指令写入 trampoline，并在末尾追加“跳回 target + hook_len”。
刷新 trampoline 缓存。
临时放开目标页写权限，把入口改写为“跳到 hook 函数”。
刷新目标入口缓存并恢复页权限。

到这一步后，执行流进入 target 时会先进入 hook。

4) 对外入口：`inline_hook`

分配并初始化 hook_context_t。
在 ARM64 下调用 arm64_hook_install 完成安装。
通过 *original = ctx->trampoline_addr 把“原函数可调用入口”返回给调用方。

也就是说，业务层保存的 orig_target_function 本质上是 trampoline 地址。

5) 卸载回滚：`inline_unhook`

临时放开目标页写权限。
把 original_code 原样写回目标函数入口。
刷新缓存并恢复为 RX。
释放 trampoline（munmap）和上下文（free）。

这一步保证 Hook 可逆：安装后可恢复到未 Hook 状态。

最小调用链

Java/Kotlin -> JNI wrapper -> target_func(入口已改写) -> hook_func -> (可选) trampoline/original -> target+N -> return

要点总结

1. InlineHook功能简述

Inline Hook 改的是“函数入口指令”，PLT Hook 改的是“调用方 GOT 表项”，两者切入点不同。
Inline 的核心是：入口改写 + trampoline + 回跳 target + N。
真正难点不是跳转，而是“被搬运指令的重定位”和“并发安装时机”。
工程上必须处理页权限、I-Cache 刷新、回滚能力和线程安全。

2. 相关QA

Q1：为什么要 trampoline？

入口被覆盖后，原始前几条指令会丢失；trampoline 用来保留这些指令并回跳到 target + hook_len，保证“还能调用原函数”。

Q2：为什么写完指令后必须 flush cache？

因为 I-Cache / D-Cache 可能不一致，CPU 可能继续执行旧指令；刷新后才能保证新补丁生效。

Q3：ARM64 下 hook_len 为什么常见是 16？

常用远跳模板 LDR + BR + .quad 需要 16B，且 A64 固定 4B 指令，覆盖 16B 可保证按指令边界改写。

Q4：为什么会崩溃？最常见原因是什么？

覆盖半条指令、PC-relative 指令未重定位、页权限没放开/没恢复、并发线程命中 patch 窗口，都会导致 SIGILL/SIGSEGV。

Q5：Inline Hook 一定比 PLT Hook 强吗？

覆盖范围通常更大，但风险和复杂度也更高；若目标调用可被 PLT 命中，PLT Hook 往往更稳、更易维护。

#Hook

Android中的Hook-InlineHook

https://leo-wxy.github.io/2025/10/02/Android中的Hook-InlineHook/

作者

Leo-Wxy

发布于

2025年10月2日

许可协议

Android中so加载流程上一篇

Android中的Hook-PLTHook 下一篇

Android中的Hook-InlineHook

Inline Hook

与 PLT Hook 的边界差异

典型适用场景（为什么必须用 Inline）

Inline Hook 核心原理

1. 函数入口改写（Patch Prologue）

2. 跳板函数（Trampoline）

3. 指令重定位（概念了解）

4. 内存权限与缓存一致性

5. 调用链闭环

ARCH_ARM64（arm64-v8a / AArch64）最小知识集

1. AArch64 基础模型

执行状态与 ABI

寄存器与调用约定（AAPCS64）

2. 指令集差异（A64 vs A32/Thumb）

3. ARM64 中与 Hook 最相关的指令

4. 指令差异对 Inline Hook 的直接影响

入口改写（Patch Prologue）

近跳与远跳策略

Trampoline 不是“简单复制”

32 位时代常见坑在 ARM64 的变化

5. 进阶注意点（可选展开）

InlineHook基础流程（原理向）

InlineHook开发实践（Demo 验证）

Demo 结构（按模块理解）

App

目标SO

Hook SO

1) 前置能力：改页权限 + 刷缓存

2) 跳转模板：build_arm64_jump

3) 安装核心：arm64_hook_install

4) 对外入口：inline_hook

5) 卸载回滚：inline_unhook

最小调用链

要点总结

1. InlineHook功能简述

2. 相关QA

2) 跳转模板：`build_arm64_jump`

3) 安装核心：`arm64_hook_install`

4) 对外入口：`inline_hook`

5) 卸载回滚：`inline_unhook`
